Análise de resíduos ferrosos em graxas

90

Marcos Thadeu Lobo

Engenheiro Mecânico Graduado Pela Universidade Estadual De Campinas ( Unicamp ) em 1985. Ingressou na Petrobras Distribuidora S/A em 1986 como profissional de Suporte Técnico em Produtos. E atualmente exerce a função de Consultor Técnico Sênior.

Análise de resíduos ferrosos em graxasAnálise de resíduos ferrosos em graxas

Análise de resíduos ferrosos em graxas – Análise laboratorial de amostra de graxa para detecção de falhas em mancais de rolamento lubrificados à graxa é procedimento muito valioso, mas que requer alguns cuidados.  Por serem os volumes de graxa em uso pequenos é necessária a coleta de amostra representativa para que os ensaios possam ser realizados com êxito.

Análise de resíduos ferrosos em graxasFiguras 1/2 – Falhas em mancais de rolamento lubrificados à graxa.

Método de campo simples, prático e eficiente para se realizar análise de resíduos ferrosos em mancais de rolamento lubrificados à graxa que consiste em:

  1. Com o equipamento paralisado, retire uma pequena amostra de graxa do mancal de rolamento e dissolva-a com um solvente de limpeza de uso industrial em frasco pequeno e transparente, como os utilizados em coleta de amostra de óleos lubrificantes (caso sejam analisados vários mancais de rolamento seria interessante padronizar-se a mesma quantidade de graxa e solvente em cada análise). Após dissolver-se a graxa com o solvente, fixe com uma fita adesiva transparente um ímã circular na parte externa do frasco de vidro.

Figura 3 – Ímã circular fixado na parte externa do frasco de coleta.

  1. Incline o frasco transparente em um ângulo de forma tal que o líquido oleoso escoe em direção à tampa do frasco passando por cima do ímã circular e faça alguns movimentos alternativos para que os materiais ferrosos possam aderir ao ímã.

Análise de resíduos ferrosos em graxasFigura 4 – Inclinar o frasco em direção à tampa.

  1. Após cerca de 15 minutos, retorne o frasco à posição vertical com a tampa para cima de forma que o líquido oleoso escoe para o fundo. Os resíduos ferrosos secos devem, por enquanto, continuar aderidos à parede interna do frasco pela ação magnética do ímã circular. Após a evaporação completa do solvente, remova a fita adesiva transparente que fixa o ímã circular à parede do frasco e efetue análise visual dos resíduos ferrosos de desgaste.

Análise de resíduos ferrosos em graxasFigura 5 – Resíduos ferrosos de desgaste.

  1. Este método pode ser utilizado na análise de vários mancais de rolamento com vistas a se monitorar a velocidade com que o desgaste está ocorrendo ou se determinado mancal de rolamento está sofrendo desgaste mais rapidamente que outros em condição de serviço similar ou em maquinários que fazem a mesma operação.

Análise de resíduos ferrosos em graxasFigura 6 – Análise comparativa de desgaste em mancais de rolamento.

O citado método tem-se mostrado bastante eficiente na detecção precoce de falhas em mancais de rolamento lubrificados à graxa, sendo bastante útil na verificação de condições anormais de operação. Pode ser utilizado em conjunto com outras técnicas de manutenção preditiva (ex.  análise por termografia; análise de vibrações; monitoramento de condição por ultrassom ). Por ser ensaio facilmente realizável no site da planta será de grande valia nos procedimentos de inspeção de equipamentos.

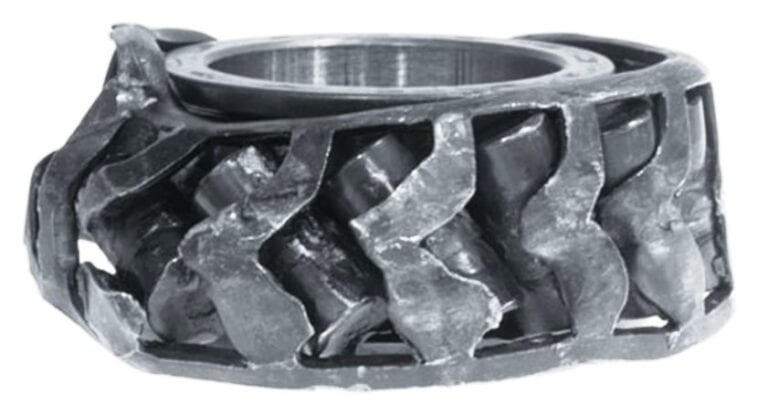

Figura 7 – Resíduos ferrosos na graxa podem ser indícios de falha catastrófica.
